AGRAFLYRE ® mode d'installation et d'emploi

I) INSTALLATION - FONCTIONNEMENT

AGRAFLYRE® et PALAGRAF® sont des systèmes complémentaires permettant, par leur s'association, la mécanisation totale du palissage-relevage-crochetage. Cependant, comme toute "mécanique", cela demande une certaine précision pour pouvoir "tourner comme une horloge" ! Les quelques règles qui suivent sont donc indispensables à prendre en compte, si vous voulez vous assurer un fonctionnement satisfaisant de l'ensemble.

Avez-vous bien pensé aux installations à faire sur vos tracteurs qui circulent dans les vignes du début de la pousse des brins jusqu'au moment du palissage ?

PALAGRAF® se fixe généralement sous le chassis de la rogneuse, juste derrière l'écimeuse pour éviter de surcharger d'avantage le porte-à-faux avant du tracteur, ce qui pourrait lui faire perdre en stabilité dans les terrains pentus. Cela évite aussi d'allonger trop le tracteur, car il ne faut pas non plus qu'il risque d'être gêné pour manoeuvrer, notamment dans les fourrières courtes (bouts de rangs étroits).

Pour les vignes plantées à 90 cm, 1 mètre ou 1 mètre 10, on conseille fortement de poser des skis, déflecteurs ou rouleaux écarteurs de passage qui se fixent sur le corps du tracteur (à l'avant et à l'arrière), pour ne pas risquer de raccrocher les lyres AGRAFLYRE® ainsi que les fils releveurs lors des passages tracteur pendant leur période d'ouverture du système. Pour les vignes plus larges vérifier seulement qu'il n'y a aucun risque d'accrocher.

A) INSTALLATION DU SYSTEME AGRAFLYRE®

Il est fortement conseillé d'installer AGRAFLYRE® au moment ou il n'y a pas de végétation, de préférence avant le liage pour pouvoir l'introduire au mieux dans la conduite de la vigne.

1. Tension du fil lieur

Après la taille et avant le liage, s’assurer que le fil lieur est correctement tendu : c’est souvent la base de l’installation puisque l'on amarre l'AGRAFLYRE® dessus, quand on ne peux pas la fixer directement sur le piquet. Dans ce cas, un fil trop détendu et "faisant des vagues" remettrait en cause le bon fonctionnement du crochetage et donc de la mécanisation.

2. A propos des fils releveurs (ou « leveuses » ou « fils palisseurs » ou "volants" ou "mobiles"...)

Le système AGRAFLYRE® nécessite la présence de une, deux ou trois paires de fils releveurs, en fonction de la hauteur foliaire et de la tenue des brins ; partant de là, les différentes paire de fils palisseurs peuvent être relevées en 1, 2 ou 3 fois suivant le contexte...
Ces fils doivent eux aussi être correctement tendus car c'est sur eux que s'effectue le crochetage.

PALISSAGE EN 1 TEMPS

Ø En vigne basse avec une bonne tenue des brins (pousse bien verticale) : AGRAFLYRE® dite "L1"
Conseillée pour palisser jusqu’ à 70 cm de hauteur foliaire sans fil de tête.

- Mise en place d’une paire de fils releveurs s’il s’agit d’une nouvelle installation
- pas besoin de paire de fils supplémentaires dans le cas d’une vigne déjà équipée avec une paire de fils releveurs (on utilisera ces derniers).

Ce modèle peut se superposer deux ou trois fois pour obtenir un palissage haut refermé progressivement en fonction de la pousse.

Ø En vigne basse avec une mauvaise tenue verticale des brins (pousse molle ou anarchique) : AGRAFLYRE® dite "L2"
Conseillée pour palisser jusqu’ à 90 cm de hauteur foliaire sans fil de tête.

- Mise en place de deux paires de fils releveurs s’il s’agit d’une nouvelle installation
- Mise en place d’une paire de fils supplémentaire dans le cas d’une vigne équipée avec 1 seule paire de fils releveurs.
On peut récupérer le fil de tête de
l’ancienne installation pour économiser
un fil…
- Evidemment pas de fils à rajouter dans le cas d'une vigne déjà équipée avec deux paires de fils releveurs.

On peut désormais faire une L2 avec une L1 et régler au milimètre près la hauteur des leveuses intermédiaire grace au clip qui s'ajoute sur la tige de la lyre et permet de rajouter un fil à la hauteur souhaitée.

PALISSAGE EN 2 TEMPS

Ø En vigne moyenne : AGRAFLYRE® dite "L1 Basse + L1 Haute"
Conseillée pour palisser jusqu’ à 1m 10 de hauteur foliaire

- Mise en place de deux paires de fils releveurs s’il s’agit d’une nouvelle installation
- Mise en place d’une paire de fils supplémentaire dans le cas d’une vigne équipée avec une seule paire de fils releveurs.
On peut récupérer le fil de tête de
l’ancienne installation pour économiser
un fil…
- Rien à rajouter bien sûr, si l'on a déjà deux paires de fils releveurs !

Il est à noter que parfois à hauteur de fils égale, on peut hésiter entre ce modèle et le précédent L2, plus simple et moins onéreux. Cependant celui-ci s'impose dès lors que l'on a un cépage très fragile ou trop mou et que la région est fort ventue.

Ø En vigne haute : AGRAFLYRE® dite "L1 Basse + L2 Haute"
Conseillé pour palisser jusqu’ à 1m 30 de hauteur foliaire

- Mise en place de trois paires de fils releveurs s’il s’agit d’une nouvelle installation
- Mise en place d’une paire de fils supplémentaire dans le cas d’une vigne équipée avec deux paires de fils releveurs et de deux paires de fils supplémentaires dans le cas d’une vigne équipée qu’avec une seule paire fils releveurs.
- Si vous avez déjà les trois paires de releveurs : tant mieux pour vous, vous n'avez rien à faire d'autre qu'installer AGRAFLYRE® !

A noter qu'il peut-être envisageable, avec ce genre de configuration à trois hauteurs, de fermer dans un premier temps les deux paires les plus basses simultanément puis, dans un second, la paire restante.

Pour ces deux derniers systèmes AGRAFLYRE® spécifiques vignes à hauteurs foliaires élevées, le PALAGRAF® utilisé est une variante concue pour refermer les deux différentes hauteurs de lyre en deux passages distincts.

3. Installation de la lyre AGRAFLYRE®

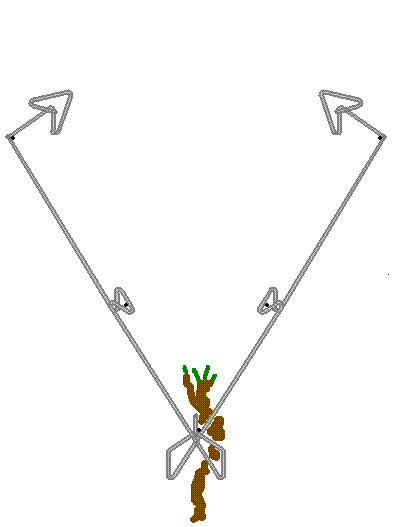

Positionner le bas de la lyre autour du piquet et éventuellement sur le fil lieur si c'est la bonne hauteur pour vos fils releveurs. Clipsez-la dans les linguets de chaque côté des piquets de métal (pour les cornières ou on fixera la lyre à l'aide d'un crocorn) ou crampillonez-la au milieu sur les piquet bois. Entourer alors les fils releveurs autour des crochets du haut des bras de l'AGRAFLYRE® en moulinant vers l'avant.

Pour plus de détails télécharger les schémas d'installation en bas de page.

B) OPERATIONS D’OUVERTURE ET FERMETURE DU SYSTEME AGRAFLYRE®

a) Vérification du système

1. De la pose
Le système AGRAFLYRE® a été installé selon le mode d’emploi préconisé, avant que les pousses ne dépassent 10 cm.

2. Des fils
Les fils lieurs et releveurs (leveuses) doivent être bien tendus ; on vérifie la tension du fil lieur avant le liage et celle des leveuses à l’ouverture du système AGRAFLYRE®. Le crochetage en sera d’autant plus précis.

3. Du passage
Lorsque les routes sont très étroites, il est recommandé de poser des déflecteurs (tôles bombées) ou des rouleaux écarteurs sur le corps du tracteur passant dans la vigne pendant la période d’ouverture de du système AGRAFLYRE® ceci afin d’éviter tout risque d’accrochage.
L’angle d'ouverture des lyres est nécéssaire pour une bonne canalisation de la végétation dans son ensemble et il n'est donc pas judicieux de le réduire pour éviter d'avoir à équiper son tracteur. Si l'on utilise plusieurs tracteurs, on peut se faire un châssis "écarteur de passage" à fixation rapide qui soit adaptable sur chaque tracteur.

4. En vignoble bas :
- Installation à 1 paire de leveuses : AGRAFLYRE® de type L1.
- Installation à 1 paire de leveuses et 1 paire de rabatteuse de pieds : AGRAFLYRE® de type L1+1.
- Installation à 2 paires de leveuses : AGRAFLYRE® de type L2.
- Installation à 2 paires de leveuses et 1 paire de rabatteuse de pieds : AGRAFLYRE® de type L2+1.

5. En vignoble haut :
Installation à 2 ou 3 paires de leveuses : AGRAFLYRE® de type L1B pour le bas, L1H ou L2H pour le haut, selon les hauteurs de végétation et de piquets.

b) Ouverture du système AGRAFLYRE®

1. La période

L’ouverture du système AGRAFLYRE® se fait après le débourrement et jusqu’à l’ébourgeonnage, ce qui limite le temps d’ouverture des lyres AGRAFLYRE® et facilite ainsi les travaux de culture et traitements.
Il faut éviter de procéder à l’ouverture des lyres AGRAFLYRE® au-delà des 10 cm de pousse des brins (risque de casse).

2. Le procédé

L’ouverture se fait d’une seule main : avec deux doigts on fait pression vers le haut sur le crochet, en poussant le fil vers le bas afin de l’extraire du crochet.
La lyre AGRAFLYRE® est alors ouverte et maintenue écartée par effet ressort.

Il est bon de savoir qu'une machine à ouvrir les lyres AGRAFLYRE® est d'ores et déjà à l'étude, bien que la période d'ouverture ne semble pas être une période "coup de bourre" justifiant un investissement supplémentaire dans une décrocheteuse. Cependant par soucis d'une mécanisation encore complète du cycle des labeurs viticoles, le bureau d'étude ECB tente une fois de plus de répondre à une demande toujours croissante de mécanisation totale.
Le procédé ne sera sans doute valable que sur les vignoble parfaitement entretenus.

c) Fermeture du système AGRAFLYRE®

1. Période

- Il est important de gérer rapidement toute l’opération de fermeture des lyres AGRAFLYRE® car au-delà des 40 cm les brins, même toniques, ont tendance à se coucher (d’autant plus s’il y a du vent).
- La fermeture à la machine se fait durant le premier écimage.

Le palissage AGRAFLYRE® est vraiment efficace et probant lorsque le système est fermé au moment optimum. Réalisé trop tôt ou trop tard, les résultats seront probablement décevants et n'amènerons la satisfaction qualitative escomptée.

- Vignobles bas

Installation à 1 paire de leveuses :
Les brins poussant bien droit, il faut attendre qu’ils dépassent tous les leveuses de 10 à 15 cm avant d’opérer la fermeture des lyres AGRAFLYRE®.

Certains utilisateur choisissent volontairement de laisser pousser plus les brins avant de refermer le système ; Mais attention, avec ce petit modèle, si l'on attend trop pour relever, le poids de la végétation ajouté à un bras de levier court (donc une lyre très ouverte) oblige à imposer une pression plus forte qu'à la normale pour resserrer la lyre et on pert la qualité d'un palissage en douceur.

Installation à 2 paires de leveuses :
Modèle particulièrement adapté pour végétation buissonnante et irrégulière en hauteur.

Pour fermer les lyres AGRAFLYRE®, il est conseillé de ne pas attendre que les tout les brins dépassent les leveuses du haut, ceci, afin qu'ils soient maintenus pendant qu'ils sont bien droits et se tiennent et avant qu'il ne tombent dans le rang du fait ou de leur taille, leur poids et/ou du vent.

Les leveuses du bas récupèrent les brins trop courts pour avoir atteind le second niveau de fils releveurs et les canalise vers les celui-ci.

Les leveuses du haut doivent être fermées avant que les plus hauts brins ne les dépassent de plus de 30 à 40 cm.

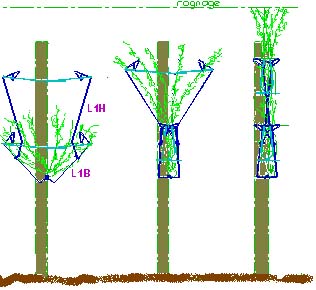

- Vignobles hauts

L’agrafage se fait en deux temps :

Lorsque les pousses dépassent de 20 cm les fils releveurs du bas, on ferme les lyres AGRAFLYRE® du bas (L1B).

On en profite pour replacer éventuellement les brins couchés.

Les sarments deviennent ensuite plus rigides et atteignent les fils releveurs suivants ; lorsque la végétation dépasse de 30 cm ces fils releveurs du haut, on ferme alors les lyres AGRAFLYRE® du haut (L1H).

2. Procédé

- Fermeture manuelle : on resserre les deux fils entre ses mains à l’endroit des crochets des lyres AGRAFLYRE® qui s'accrochent en s'enclenchant chacun sur le fil d’en face de celui autour duquel il est enroulé.

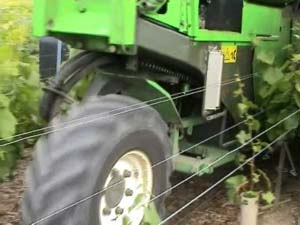

- Fermeture mécanique en utilisant la machine «PALAGRAF®» :
Montée sous la rogneuse et composée de deux systèmes de 11 pales rotatives, elle enserre de part et d’autre les deux fils qui se rapprochent ; seuls les crochets des lyres AGRAFLYRE® passent au travers des pales et s'accrochent de ce fait sur le fil d’en face.

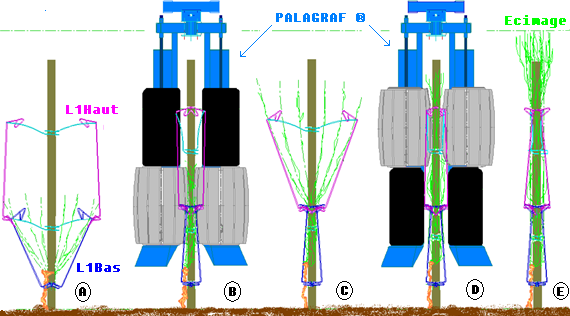

La machine PALAGRAF® existe sous deux formes : l'une pour les systèmes AGRAFLYRE® à fermeture en 1 temps (vignes basses) et l'autre pour les systèmes à fermeture en 2 temps (vigne moyennes et hautes).
Nous les baptiserons donc : PALAGRAF® simple et PALAGRAF® double.

Le PALAGRAF® simple referme les AGRAFLYRE® 1 temps dès son premier passage avec ses pales.

Le PALAGRAF® double referme à son premier passage le premier étage d'AGRAFLYRE® 2 temps avec les rouleaux agrafeurs à pales tandis que des rouleau pleins (noirs) permettent le passage du tracteur autour du deuxième étage en les resserant juste mais sans les clipser. Plus tard dans la pousse, on inversera les deux paires de rouleaux pour pouvoir clipser la partie du haut.

Pour toutes questions supplémentaires, contactez notre Technicien au 03.26.51.93.42. ou par courrier électronique : agraflyre@wanadoo.fr
